T40型軸流風機
T40型軸流風扇結構簡單,噪音小的低新選擇流通風扇。適用于現場、倉庫、辦公室、住宅通風、加強暖氣散熱,也可以去除外殼設置在排氣管道內,提高管道內氣流的全壓。本系列產品可根據用戶的需要在結構上用馬達外置(馬達在外殼上)在風筒上傳動 其主要作用是運輸高溫濕氣,改變轉速也能滿足客戶的性能要求。
T40型軸流風扇是軸流風扇大類中的小系列軸流風扇,一般用于通風、排煙除塵、加強暖氣散熱,去除外殼也可以作為自由風扇,也可以在長排氣管內間隔串聯設置,提高管內的風壓。
T40型軸流風扇根據原30K4型(也稱03-11型)軸流風扇進行改造設計。T40型軸流風機由于修改了原30K4型風機的翼型,又采用了新型的圓筒輪轂的結構,因之使風機的效率由原來的69%提高到84%。又增強了葉根處的強度,而避免了葉根斷裂現象的出現,噪聲比原來降低了3.6dB。

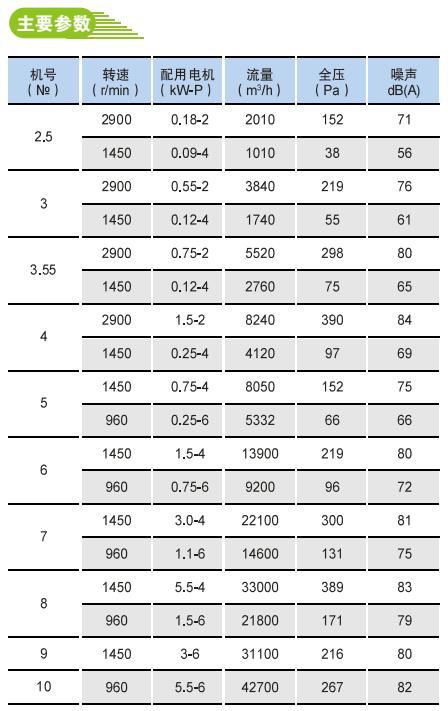

T40型軸流風機代表的是一個系列的軸流風機總稱,目前市場上,常見的T40型軸流風機產品按葉輪直徑不同依次排列分為為№21/2、3、31/2、4、5、6、7、8、9、10等。每一種機號葉片又可安裝成15°、20°、25°、30°、35°五種角度。
T40型軸流風機系列產品均采用葉輪直接裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/S條件下配用三種轉速:2900、1450、960r/min,面對進風口方向看葉輪為逆時針轉動,進氣方向在葉輪端。
T40型軸流風扇主要由葉輪、外殼、馬達、集風器等部分構成。
1、T40型軸流風機的葉輪:由葉片和輪轂組成,葉片均采用薄鋼板制成,且按選定之安裝角焊于輪轂上。
2、T40型軸流風扇外殼:由風筒、支架構成,均由薄鋼板和型材制成,風扇為圓筒型,與葉輪之間有確定的間隙。
3、T40型軸流風扇的馬達是風扇的心臟,一般采用純銅線質量優良的馬達,分為直接馬達和皮帶馬達。
4、T40型軸流風扇機集風機:由集風機法蘭、集風機構成,集風機為圓弧流線型,可減少氣流入口損失,由薄鋼板制成。
。T40型軸流風機
